Группа исследователей Watson Research Center, принадлежащего корпорации IBM, объявила о разработке технологии, позволяющей измерять распределение электрического заряда на углеродной трубке, диаметр которой не превышает 2 нм. Разработанная технология, отражает глубину теоретического и практического понимания процессов, происходящих на наноуровне и, несомненно, приблизит эру практического применения углеродных нанотрубок в микросхемах.

Предложенная техника измерения основывается на взаимодействие между электронами и фононами. Фононы или кванты колебательных движений атомов кристалла, описывают величину "атомной вибрации", которая может определять термическую и электрическую проводимость вещества. В свою очередь, электроны являются переносчиками заряда и порождают электрический ток. Оба свойства могут стать основой для математических вычислений.

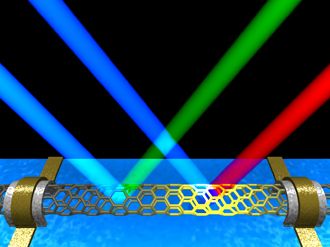

Во время исследования использовали явление известное под названием комбинационного рассеяние света (эффект Рамана). Смысл последнего заключается в появлении в спектрах рассеянного света дополнительных линий, частота которых являются комбинацией частоты первичного светового пучка и вращательной частоты (атомной вибрации) молекул вещества. Изменения частотных составляющих рассеянного светового пучка (его цвет, в первом приближении), свидетельствовали об изменении электрической плотности конкретного участка нанотрубки.

По мнению многих аналитиков, наноскопические углеродные трубки является многообещающим материалом для строительства компактных и экономичных чипов, которые неизбежно придут на смену современным кремниевым микросхемам. Однако, для того чтобы ввести углеродные нанотрубки в практическое применение, разработчики должны сначала продемонстрировать высокую скорость, высокую плотность записи и низкое энергопотребление наноэлектрических схем, равно как и возможность их массового производства.
